ELEKTROHYDRAULICKÉ
EHZ 70 830a
FAAC 615, 620S, 620R, 640

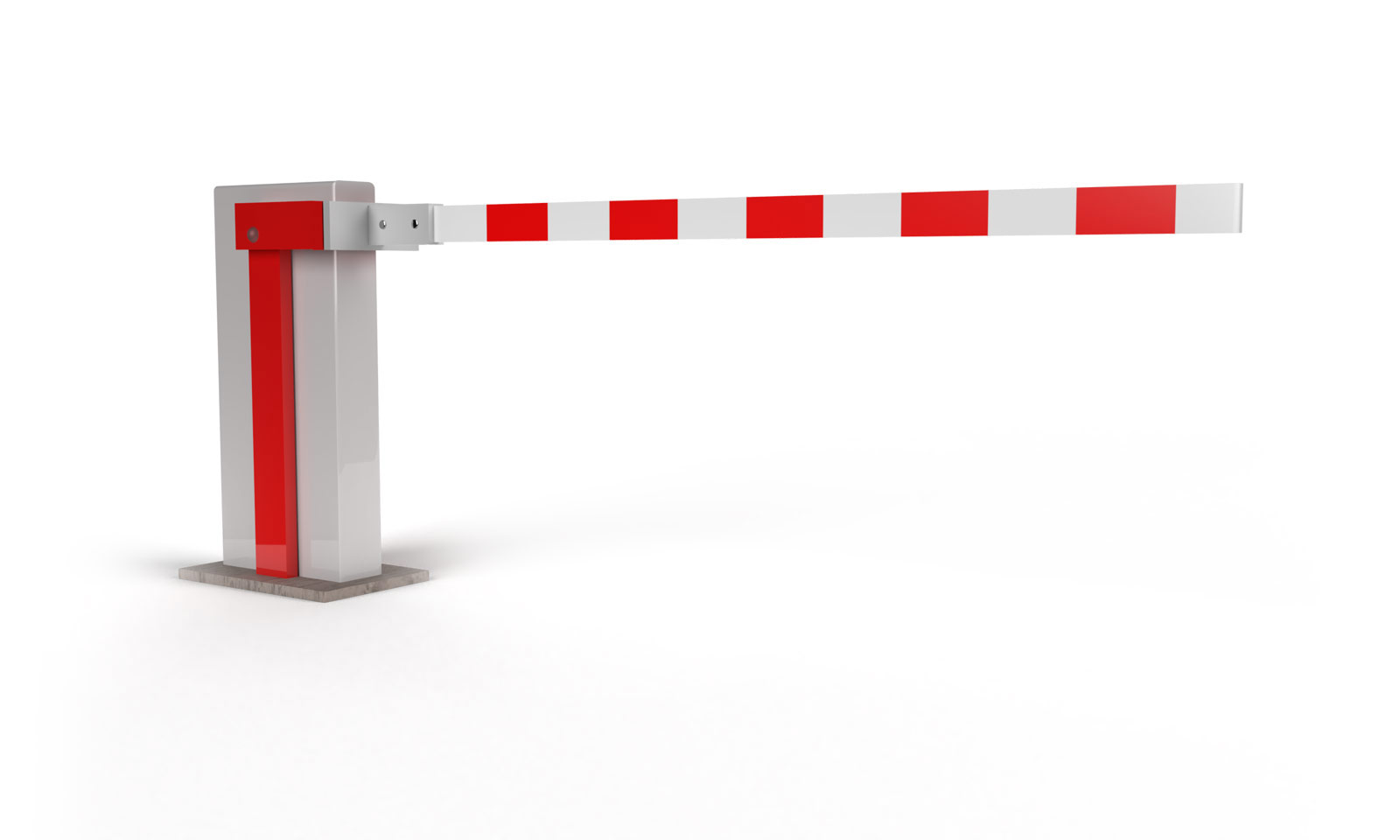

EHZ 70 830a
Technické parametry
Napájecí napětí: 3x380V~, 50Hz
Příkon: 500 W
Výška břevna nad vozovkou: 0,9 m
Pracovní chod břevna: 90°
Rychlost zdvihu: cca 7 s
Pohon závory: elektrohydraulický přístroj ELHY EB, EBB
Rozměr stojanu (š x h x v): 320 x 520 x 1050 mm
Délka břevna: 4 m; s prodloužením až 6 m
Nejrozšířenější závora v republice v letech 1970 - 1991.
Závora sestává ze stojanu, pohonného mechanizmu a břevna závory.
Stojan závory tvoří základna z ocelového U profilu a nosné trubky, ke které je v horní části připevněno litinové nosné těleso. V nosném tělese je namontován dvoudílný hřídel s pákou, který je uložen v kuličkových ložiskách. Na jedné straně dvouramenné páky je čepem upevněna zdvižná tyč ovládacího přístroje ELHY, na straně druhé je zavěšena pomocná vyvažovací pružina. Na konce hřídele jsou nasazeny vidlice, které nesou břevno závory.
Vlastní pohon závory je proveden pomocí elektrohydraulického ovládacího přístroje ELHY (EB 150/160 C 80 D VEB Elektromotorenwerk NDR).
Břevno závory je vyrobeno z tenkostěnného ocelového profilu obdélníkového průřezu, prodlouženého dřevěným nosníkem (starší varianta břevna).
V současnosti jsou montována břevna z alu profilu o rozměrech 40x80 mm do délky břevna 5m a rozměr 50x100 mm do délky břevna 6 m. Alu břevna jsou barvy bílé s reflexními pruhy
Závora může být doplněna o aretaci v poloze zavřeno (zapevnění břevna v dolní poloze)
a dále různými prvky pro ovládání - nejčastěji dálkovými ovladači, tzv. klíčenkami, nebo i mobilními telefony přes GSM klíč
EHZ 70 830a
Napájení
3x380V~, 50Hz
Příkon
500 W
Výška břevna
0,9 m
Pracovní chod břevna
90°
Rychlost zdvihu
cca 7 s
Pohon závory
Elektrohydraulický přístroj ELHY EB, EBB
Rozměry
320 x 520 x 1050 mm
Délka břevna
4 m, s prodloužením až 6 m

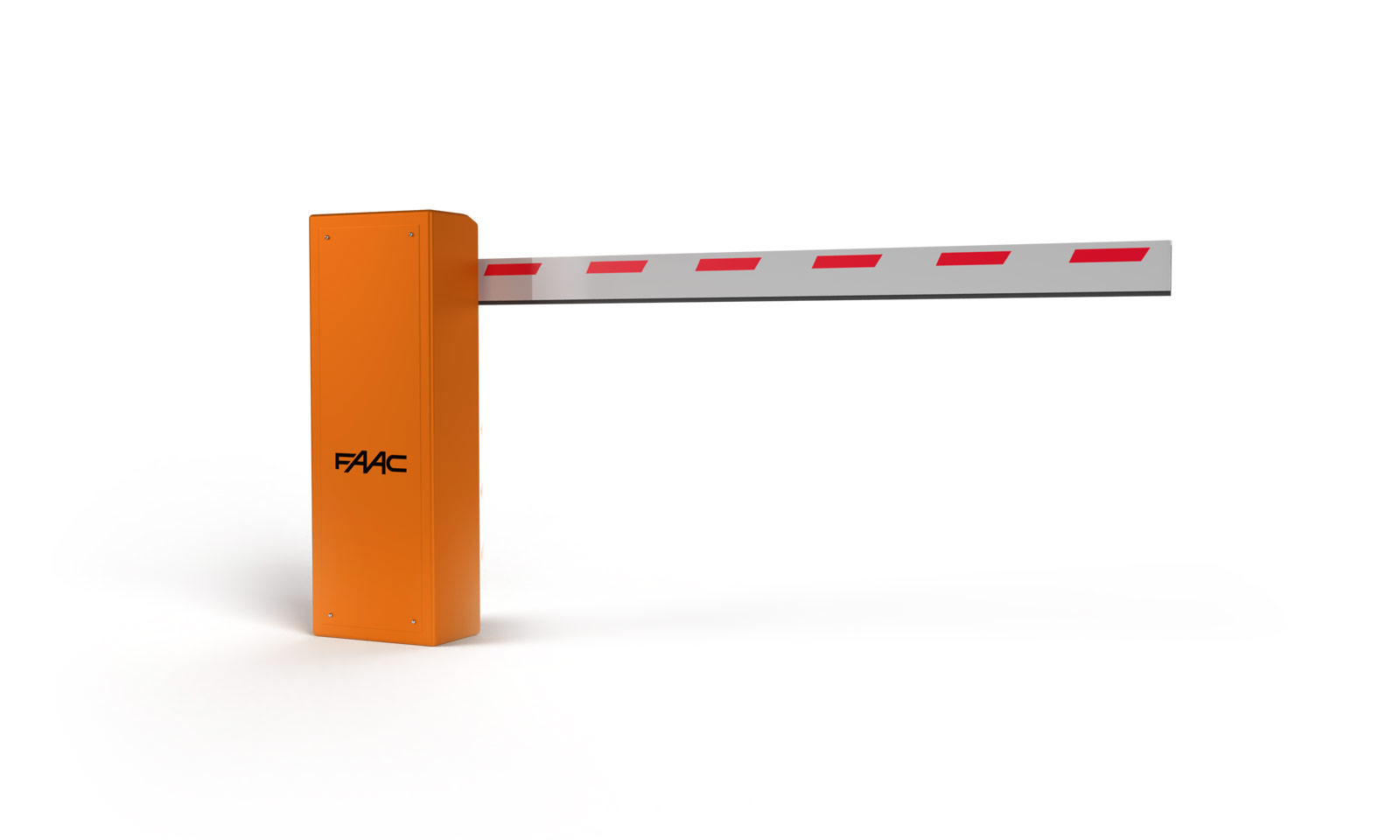

FAAC 615 S // FAAC 615 R
-
Ideální pro střední intenzitu provozu a kontrolu malých a středních privátních parkovišť
-
Hydrozámek pro otevřeno a zavřeno
-
Hydraulické bezpečnostní zařízení proti přivření
-
Manuální odblokování pomocí trojhranného klíče
-
Vybavena magnetickými koncovými spínači pro zpomalení
-
Možnost použití antivandal systému
Příslušenství závor: Fotobuňky, bezdrátové fotobuňky, kontaktní lišty, majáky pro signalizaci pohonu v provozu, ...
FAAC 615 S // FAAC 615 R
Napájení
1-fázový / 230V, 50Hz, obousměrný / 220W
Tepelná ochrana motoru
120 °C
Pohon závory
elektrohydraulický
Řídící jednotka
vestavěná 615 BPR
Zavírání
automatic
Max. délka břevna
5,0 m
4,0 m
Frekvence zatížení
50
40
Nejnižší počet cyklů
400 000
600 000
Třída krytí
IP 44
Provozní teplota
-20 °C až +55 °C
Rozměry
270 x 140 x 1015 mm
Hmotnost
34 Kg

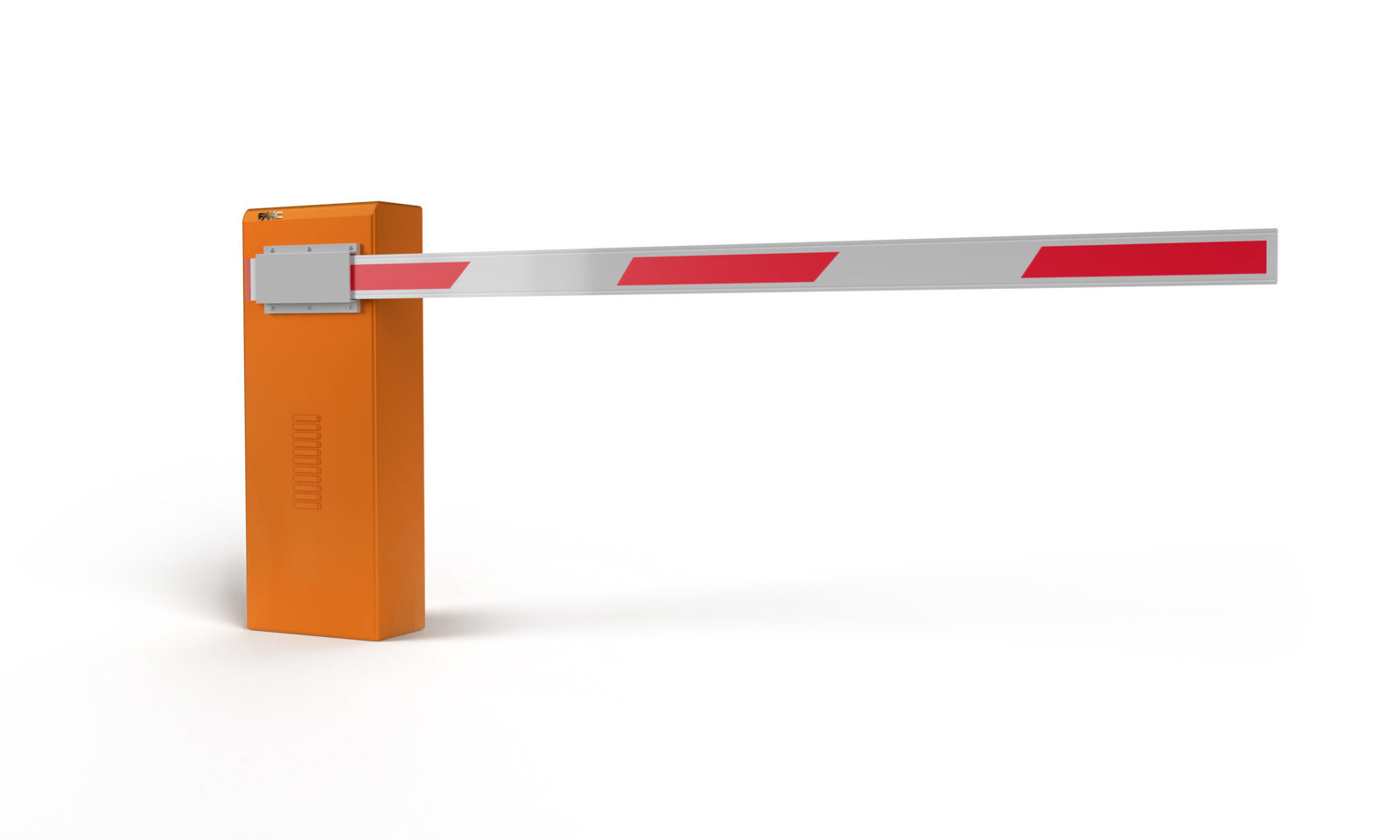

FAAC 620 RAPID // 620 RAPID zlamovací LH/RH
-
Ideální řešení pro těžký provoz
-
Hydrozámek pro otevřeno a zavřeno
-
Satus závory může být signalizován přímo řídící jednotkou
-
Logiky – automatická, poloautomatická a parkovací
-
Manuální odblokování pomocí trojhranného klíče
-
Elektronické zpomalení, patentováno
-
Zabudovaný detektor indukční smyčky
Příslušenství závor: Fotobuňky, bezdrátové fotobuňky, kontaktní lišty, majáky pro signalizaci pohonu v provozu, ...
FAAC 620 RAPID // 620 RAPID zlamovací LH/RH
Napájení
1-fázový / 230V, 50Hz, obousměrný / 220W
Tepelná ochrana motoru
120 °C
Pohon závory
elektrohydraulický
Řídící jednotka
vestavěná 624 BLD
Zavírání
automatic
Max. délka břevna
4,0 m
3,0 m
Frekvence zatížení
100%
Nejnižší počet cyklů
2 000 000
Třída krytí
IP 44
Provozní teplota
-20 °C až +55 °C
Rozměry
350 x 170 x 1080 mm
Hmotnost
73 kg
FAAC 620 STANDARD // 620 STANDARD zlamovací LH/RH
-
Ideální pro těžký, ne však nepřetržitý, provoz
-
Hydrozámek pro otevřeno a zavřeno
-
Satus závory může být signalizován přímo řídící jednotkou
-
Logiky – automatická, poloautomatická, parkovací, privátní a dle přání zákazníka
-
Manuální odblokování pomocí trojhranného klíče
-
Elektronické zpomalení, patentováno
-
Zabudovaný detektor indukční smyčky
Příslušenství závor: Fotobuňky, bezdrátové fotobuňky, kontaktní lišty, majáky pro signalizaci pohonu v provozu, ...
Lorem ipsum dolor sit amet, consectetuer adipiscing elit. Aenean commodo ligula eget dolor. Aenean massa. Cum sociis natoque penatibus et magnis dis parturient montes, nascetur ridiculus mus. Donec quam felis, ultricies nec, pellentesque eu, pretium quis, sem. Nulla consequat massa quis enim.
FAAC 620 STANDARD // 620 STANDARD zlamovací LH/RH
Napájení
1-fázový / 230V, 50Hz, obousměrný / 220W
Tepelná ochrana motoru
120 °C
Pohon závory
elektrohydraulický
Řídící jednotka
vestavěná 624 BLD
Zavírání
automatic
Max. délka břevna
5,0 m
4,0 m
Frekvence zatížení
70%
Nejnižší počet cyklů
1 000 000
Třída krytí
IP 44
Provozní teplota
-20 °C až +55 °C
Rozměry
350 x 170 x 1080 mm
Hmotnost
73 kg
640 LH/RH
-
Řešení pro velké průmyslové parky s vysokou četností provozu
-
Hydrozámek pro otevřeno a zavřeno
-
Satus závory může být signalizován přímo řídící jednotkou
-
Manuální odblokování pomocí trojhranného klíče
-
Elektronické zpomalení, patentováno
-
Zabudovaný detektor indukční smyčky
Příslušenství závor: Fotobuňky, bezdrátové fotobuňky, kontaktní lišty, majáky pro signalizaci pohonu v provozu, ...
640 LH/RH
Napájení
1-fázový / 230V, 50Hz, obousměrný / 220W
Tepelná ochrana motoru
120 °C
Pohon závory
elektrohydraulický
Řídící jednotka
vestavěná 624 BLD
Zavírání
automatic
Max. délka břevna
7,0 m
Frekvence zatížení
100%
Nejnižší počet cyklů
1 000 000
Třída krytí
IP 44
Provozní teplota
-20 °C až +55 °C
Rozměry
380 x 200 x 1080 mm
Hmotnost
84 kg
Volitelné příslušenství
Bezpečnostní prvky:
• fotobuňky, detektory přítomnosti
• osvětlení ramene
• bezpečnostní majáky pro signalizaci provozu pohonu
• bezpečnostní kontaktní lišty
Doplňky:
• klíčové spínače
• ovládání mobilními telefony přes GSM Klíč
• přístupové systémy, tlačítková ovládání, dálková ovládání, klíčenky, čipové karty, ...
FAAC Photoswitch
Fotobuňky pro zapuštěnou montáž
Zapuštěná montáž nebo montáž do sloupku
Třída krytí IP 44
Možnost nastavení
Operační vzdálenost: 30 m
Čas detekce: 7 ms
Kontakt tlakového spínače: N.O./N.C., 100 mA / 24 Vdc
Odběr: 90 mA
Napětí: 24 Vdc / 24 Vac
Provozní teplota -20 °C ÷ + 55 °C
FAAC Photobeam
Fotobuňky - bezpečnostní zařízení typu D (EN 12453)
Montáž na zeď nebo montáž do sloupku
Třída krytí IP 54
Typ: samostavitelné fotobuňky
Úhel pro samo-nastavení fotobuňky +/- 4°
Rychlost čtení fotobuněk: 20 ms
Výstupní kontakt N.C. a N.O., 100 mA / 24 Vdc
Odběr: 50 mA
Napájení: 24 Vdc / 24 Vac
Provozní teplota: -20°C ÷ +55°C
Rozměry: 70 × 95 × 44 mm (š × v × h)
FAAC Safebeam
Fotobuňky - bezpečnostní zařízení typu D (EN 12453)
Zapuštěná montáž nebo montáž do sloupku
Třída krytí: IP 54
Typ: samostavitelné fotobuňky
Úhel pro samonastavení fotobuňky: ± 7° (20 m) ± 13,5° (5 m)
Rychlost čtení fotobuněk: 13ms
Výstupní kontakt: N.C. 60 VA / 24 W
Odběr: 90 mA
Napětí: 24 Vdc / 24 Vac
Provozní teplota: -20° C ÷ +55°C
Rozměry: 35 × 105 × 25 mm (š × v × h)
FAAC XP 15W
Bezdrátové fotobuňky
Montáž na zeď nebo na sloupek
Třída krytí: IP 54
Typ: samostavitelné fotobuňky
Úhel pro samonastavení: 7° (15m) ± 13° (5 m)
Rychlost čtení fotobuněk: 40 msec
Odběr: 30 mA
Napájení: 12 - 24 Vdc nebo Vac,
TX případně i z lithiové baterie 3V CR2 (cca 2-3 roky dle zatížení)
Provozní teplota: -20 °C až +55 °C
Rozměry: 37 × 105 × 26 mm (š × v × h)
FAAC CN 60 E
Kontaktní lišta - bezpečnostní zařízení typu C (EN 12453)
Třída krytí IP 55 (lišta), IP 20 (řídící jednotka)
Bezpečnostní prvek s vodivým elementem ve vodivém gumovém profilu
Řídící jednotka v uzavřené krabici pro instalaci na DIN lištu
Vyhovující evropskému standardu
Hliníkový instalační profil
Gumový profil výšky: 60 mm
Detekce překážky pod úhlem +/- 60°
Možnost připojení až 4 lišt paralelně k jedné řídící jednotce
Nastavení pomocí DIP přepínačů
Signalizační LED diody
Provozní teplota: -20°C ÷ +55°C
FAAC majáky
Majáky pro signalizaci pohonu v provozu
Třída krytí: IP 55
Napájení: 12 V, 24 V, 115 V nebo 230 V
Pracovní teplota: -20 °C až 55°C
