OAK 1200.12 - automaticky výsuvný sloup

CeníkProduktový listAutomatický výsuvný sloup OAK 1200.12Automaticke_sloupy 1

Testován a certifikován (crash-test.) nezávislou laboratoří, akreditované podle normy IWA14-1: 2013 V / 7200 [N3C] / 80/90, což odpovídá PAS68: 2010 7500/80 / N3 a ASTM2656: 2007 M50 (dříve K12).

  • Výsuvný hydraulický sloup s velmi vysokou odolností pro protiteroristické aplikace

  • Nezávislá pohonná jednotka pro každý sloup

  • Odolnost proti nárazu 2 100 000J

  • Čas vysunutí/zasunutí 5,3s (25°C)

  • Počet cyklů až 2 000 za den

  • MCBF 3 000 000 cyklů

  • Ovládání - řídící jednotkou CDS-K

  • Detekce překážek – konfigurovatelné

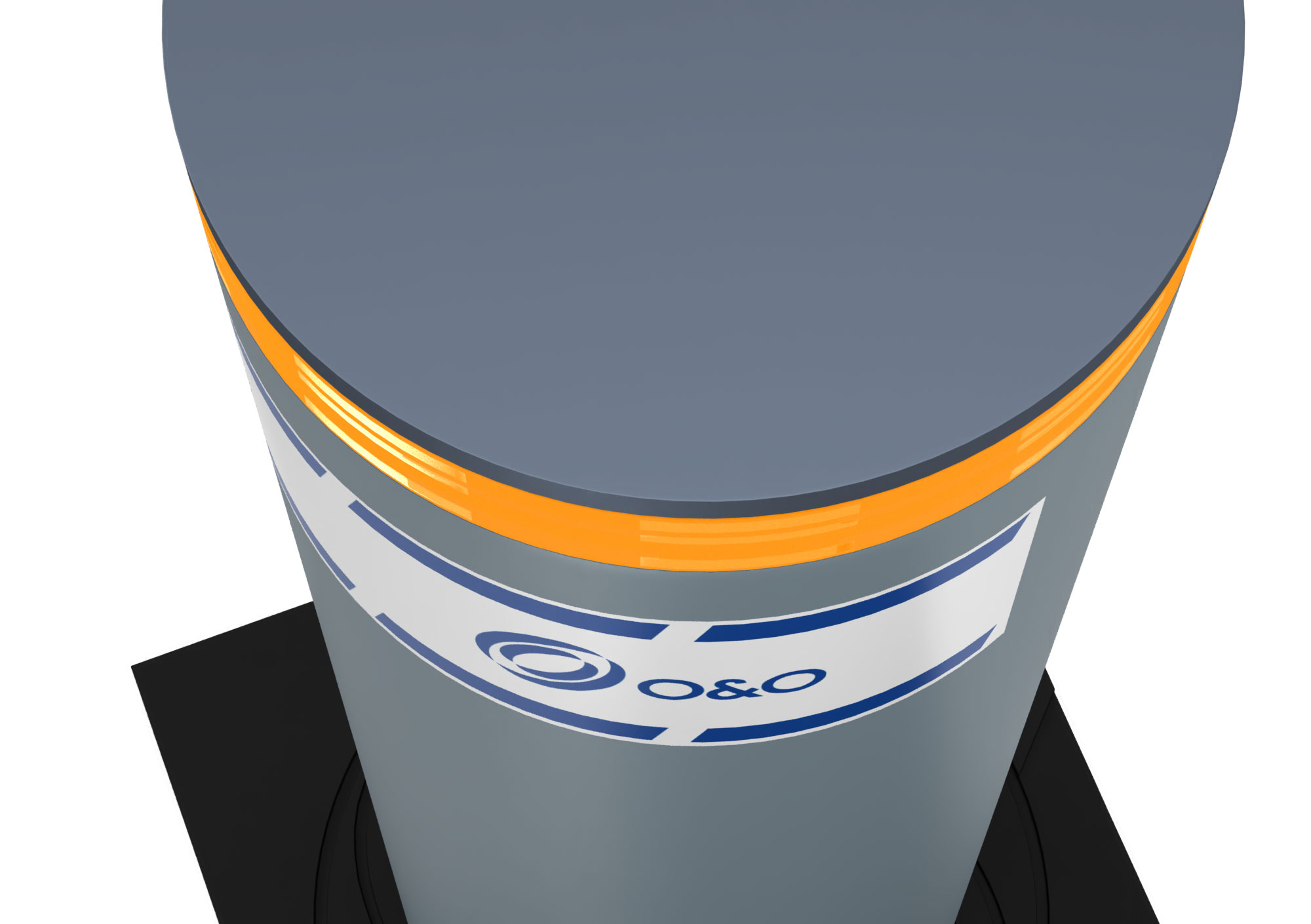

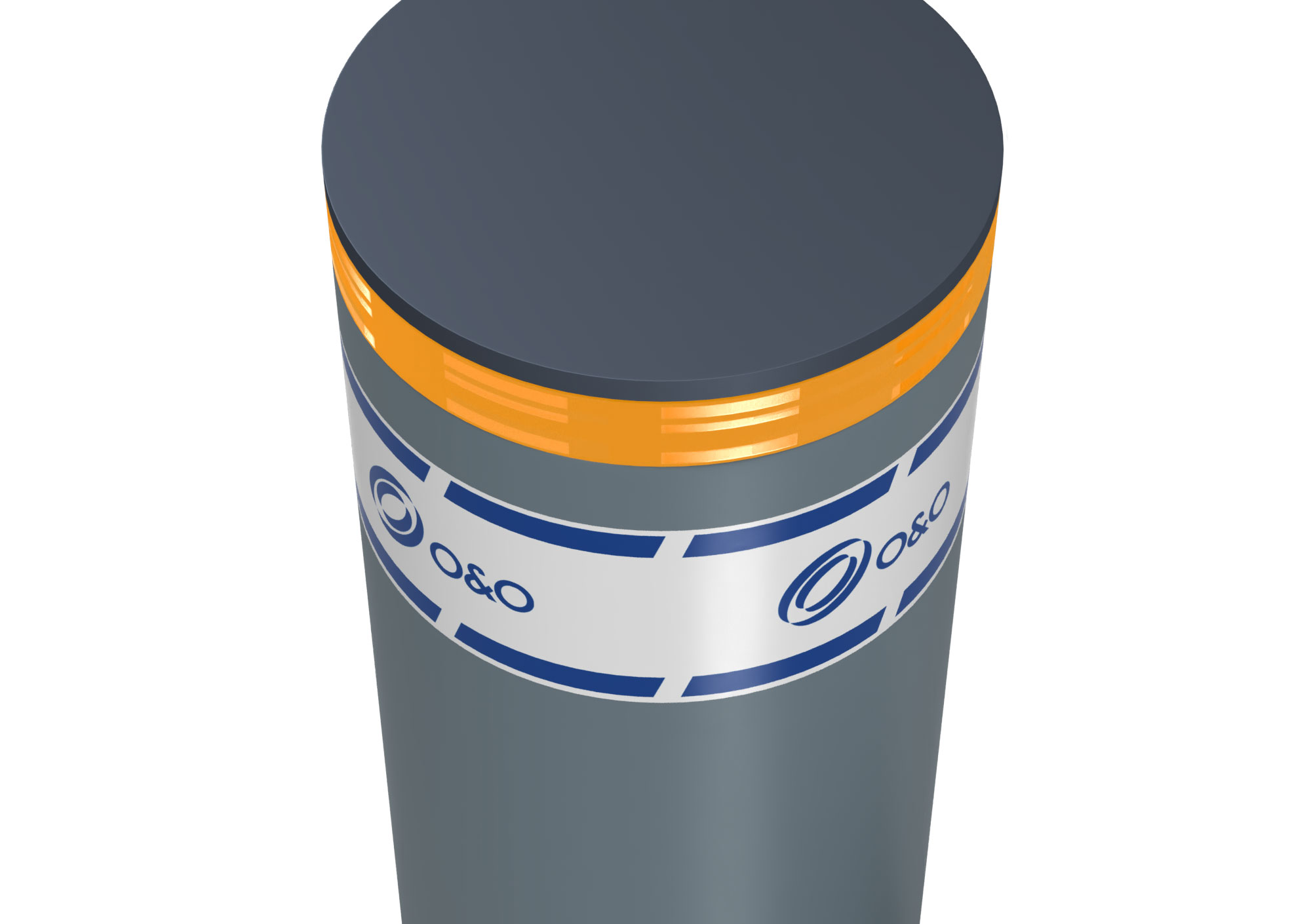

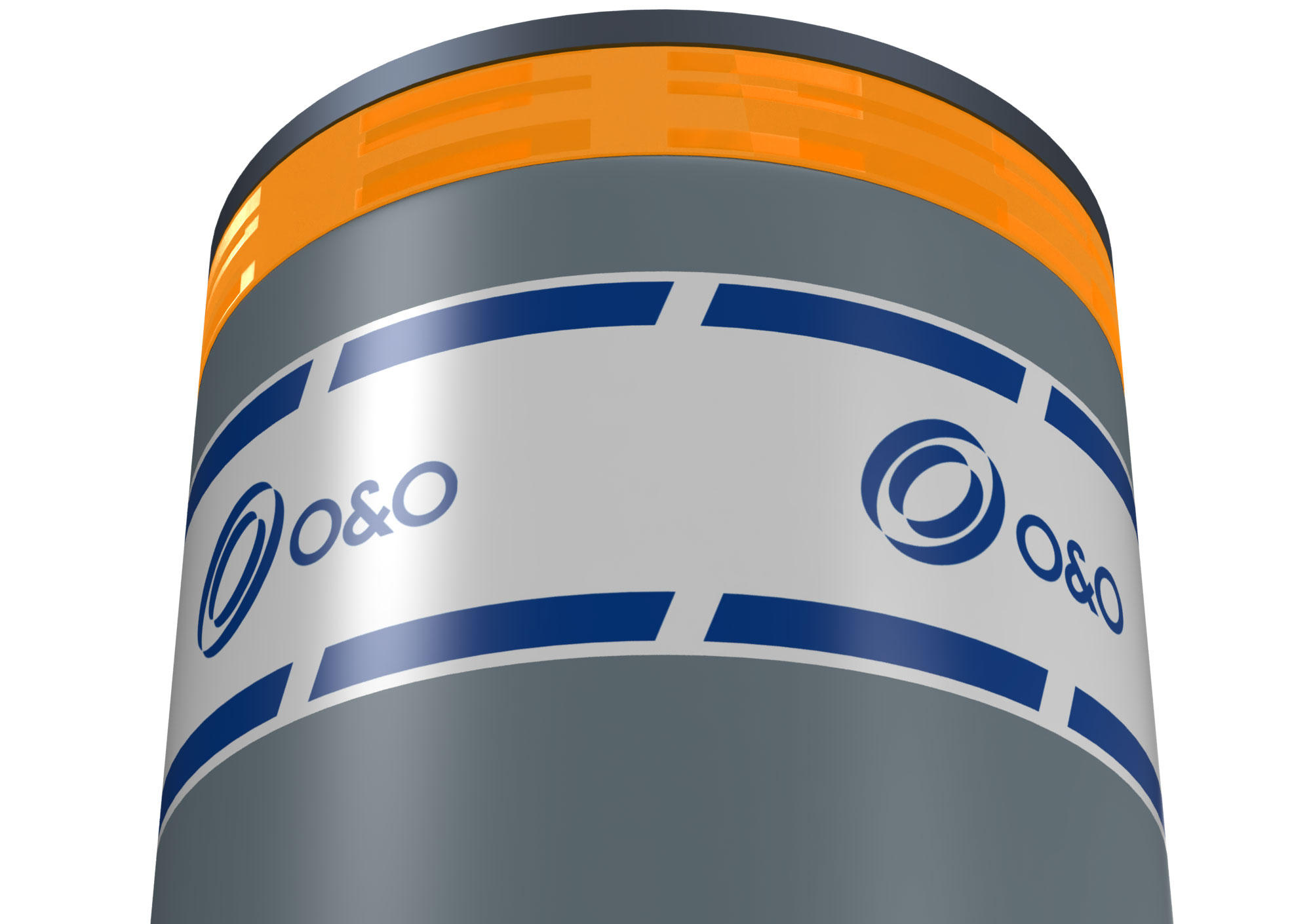

  • Klobouk se světelnou a zvukovou signalizací

Automatický výsuvný sloup OAK 1200.12
Automatický výsuvný sloup OAK 1200.12
Automatický výsuvný sloup OAK 1200.12
Automatický výsuvný sloup OAK 1200.12
OAK 1200.12
Napájení

230 Vac ±10% 50-60 Hz

Ovládání sloupu

max. 2 sloupy z jedné jednotky

Řídící jednotka

CDS-K

Spotřeba energie

28W na každý sloup

Sygnalizace

LED světla a bzučák

Crash-test

2 100 000 J

Provozní vlhkost

95 % bez kondenzace

Provozní teplota

-40°C +60°C

Příkon

1,55 kW na každý sloup

Třída krytí el. jednotky

IP 54

Senzory

volitelné, vysunutý sloup, překážka, sabotážní spínač

Vybavení jednotky

digitální řídící vstupy
vestavný RX přijímač
připojení RS485 (pouze CDS-K)

Rozměr nadzemní části sloupu

Ø330 x H1200mm (± 3mm) x 25mm ocel Fe 510 (S 335 JR)

Rozměr v zemi

625 x 625 x 610 mm + h1140 x 390 x 567 mm

Základ

Železobeton

Rozměry výkopu

1500 x 1500 x 2000 mm

Povrchová úprava

Kataforéza, barva RAL 7031 (ostatní barvy na vyžádání)

Pasivní viditelnost

Bílý retro-reflexní pás š 100mm (na objednávku červený)

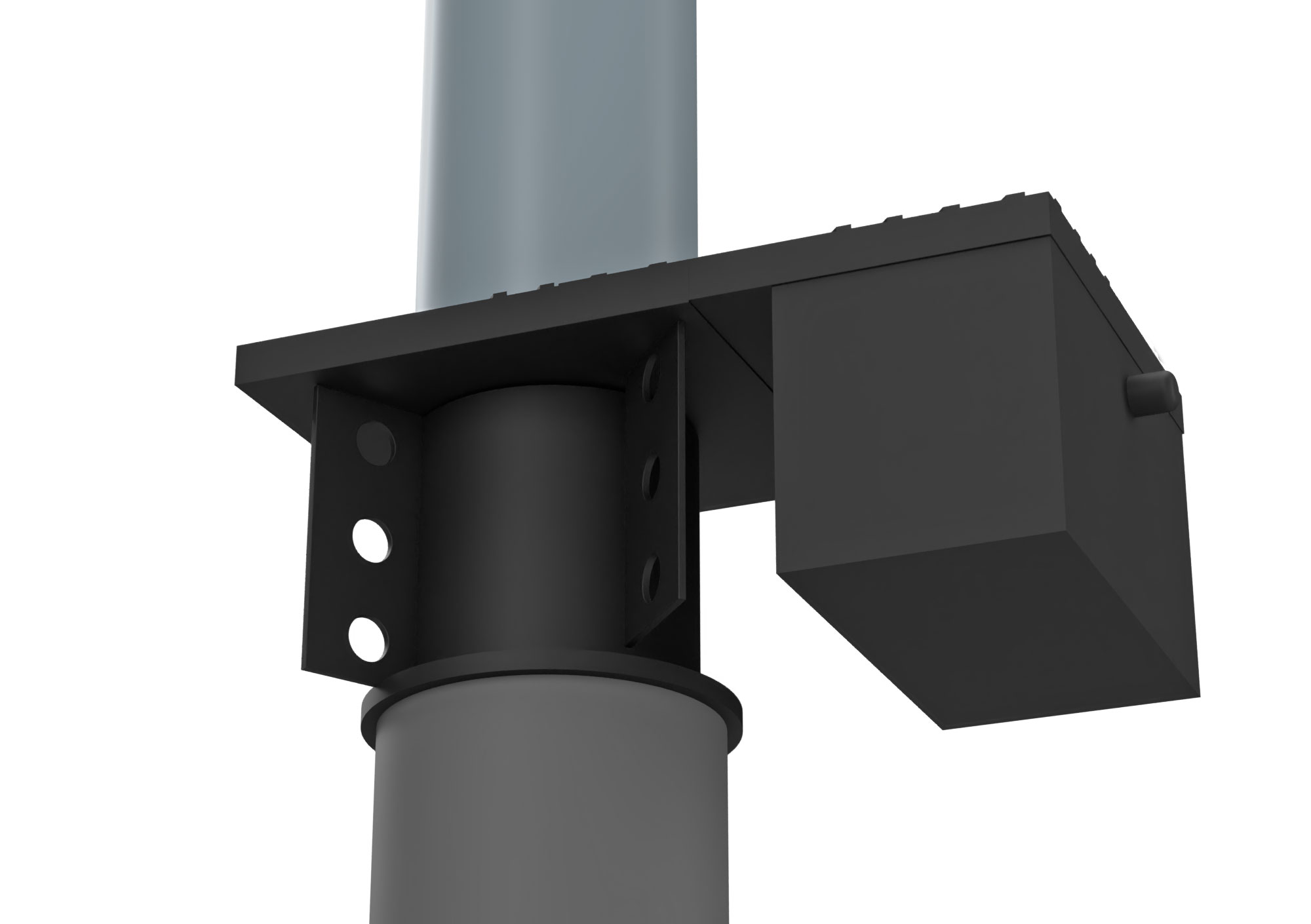

Přiruba sloupu

Litina, kataforézní černá s odděleným čerpadlem

Klobouk pohonu

Litina, kataforézní černá

Pohon

Hydraulický

Třída krytí sloupu

IP 67

Hmotnost

650 Kg

Nouzové odblokování

Při přerušení napájení
Sloup zůstává vysunutý
Zasunutí se provádí manuálně
